CNC-Portalfräsmaschine

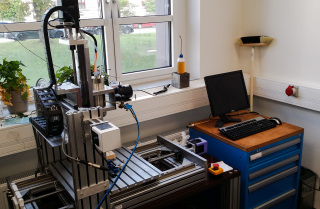

CNC-Portalfräse "The Rising Phenix"
Der auferstehende Phönix kann genutzt werden um Konturen und Formen aus einem Ausgangswerkstück herrauszufräsen.
Einarbeitungszeit zur Selbstständigen Bedienung, ohne Vorkenntnisse: ca. 20h
Steckbrief
|
Bei "The Rising Phenix" handelt es sich um eine fixed Gantry CNC-Portalfräsmaschine |
Bearbeitungssraum |
X:492 mm; Y:293 mm; Z:245 mm |
Verfahrgeschwindigkeit |
1500 mm/min |
Frässpindel |
HF-Spindel mit 2.800-18.000 1/min bei 2,2 kW max. |
Steuerung (Hardware) |
Triple BEAST, 48V |
Steuerung (Software) |
Linux CNC v2.7 (Verabeitet DIN-ISO-G-Code) |
Werkzeugkühlung |
Sprühnebel |
Bearbeitbare Werkstoffe |
z.B.: Holz, Kunststoff, Gummi, Aluminium, Baustahl* |
*bei geringen Vorschüben und Arbeitseingriffen
Kurzvorstellung und Beispielbearbeitungen
Anleitung zur Bedienung der CNC-Portalfräsmaschine
Es stehen Zwei Anleitungen bereit, diese müssen nacheinander abgearbeitet werden.
1. Anleitung zur Erstellung von Maschinencode
2. Anleitung zur Bedienung der Maschine
